Medidor de oxígeno

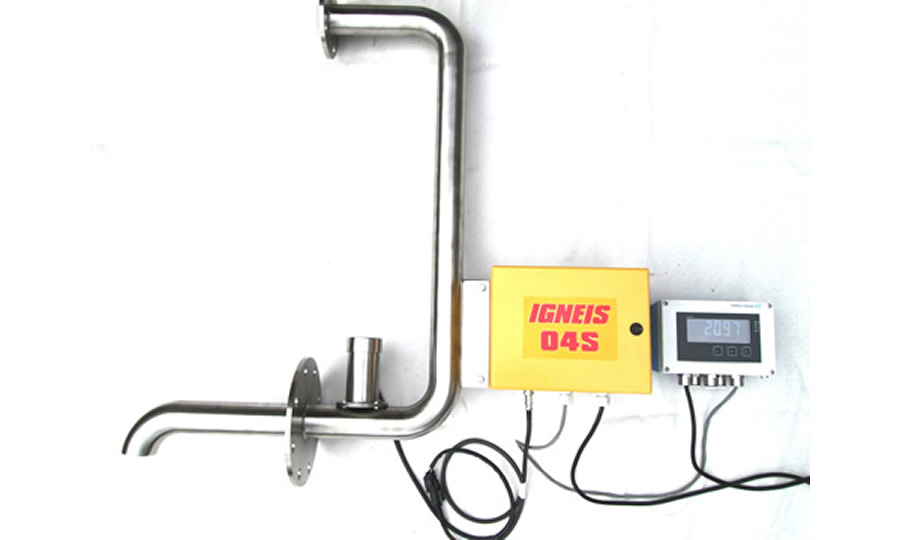

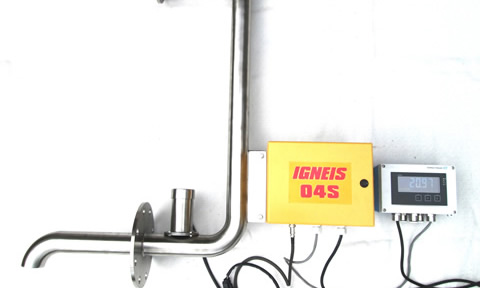

IGNEIS O4S es un dispositivo diseñado para medir la concentración de oxígeno en gases de combustión de calderas u hornos que operan con combustibles líquidos o gaseosos. El medidor se compone de:

Sensor de cerámica (oxido de zirconio), con cable de conexión y conector. El sensor tiene calefacción interna y opera a una temperatura superficial de >200°C. En gas natural el sensor tiene una durabilidad normal de 12 meses; en diesel y combustóleo la durabilidad normal es de 6 meses. La durabilidad se reduce si el combustible es muy contaminante.

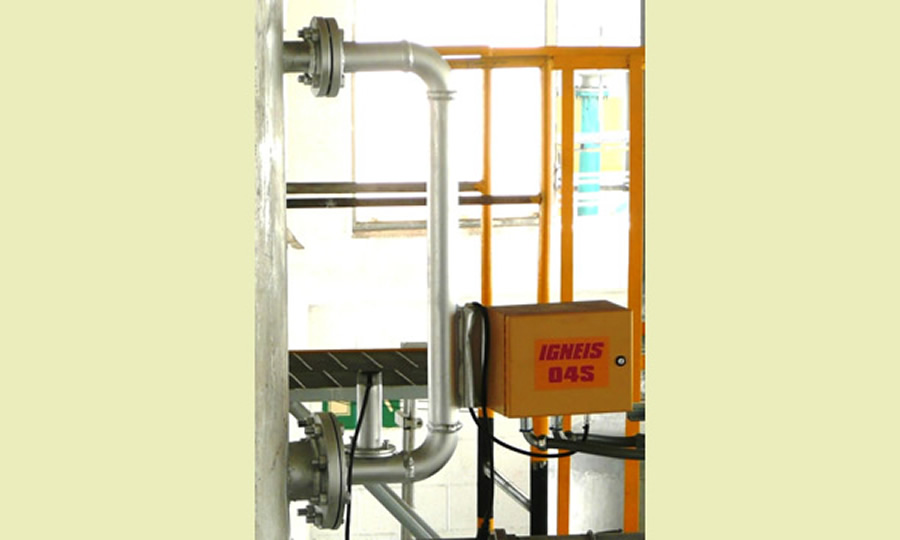

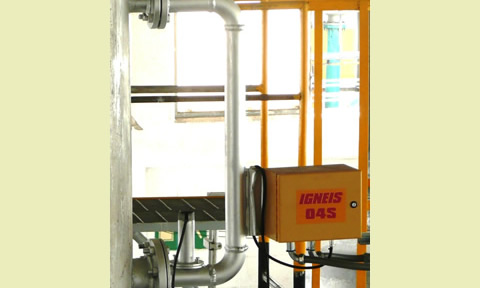

Tubo de medición, para montaje a la chimenea en una brida de 4” y otra de 2”. Una pequeña porción de los gases de combustión es extraída de la chimenea, enviada al sensor y regresada a la chimenea. El tubo tiene una perforación roscada para montaje del sensor, junto con un cilindro de protección. En la chimenea es necesario soldar un niple de 4” y otro de 2”, ambos de 100 mm de longitud y ambos con brida ANSI 150.

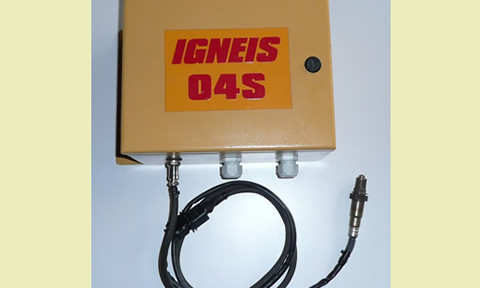

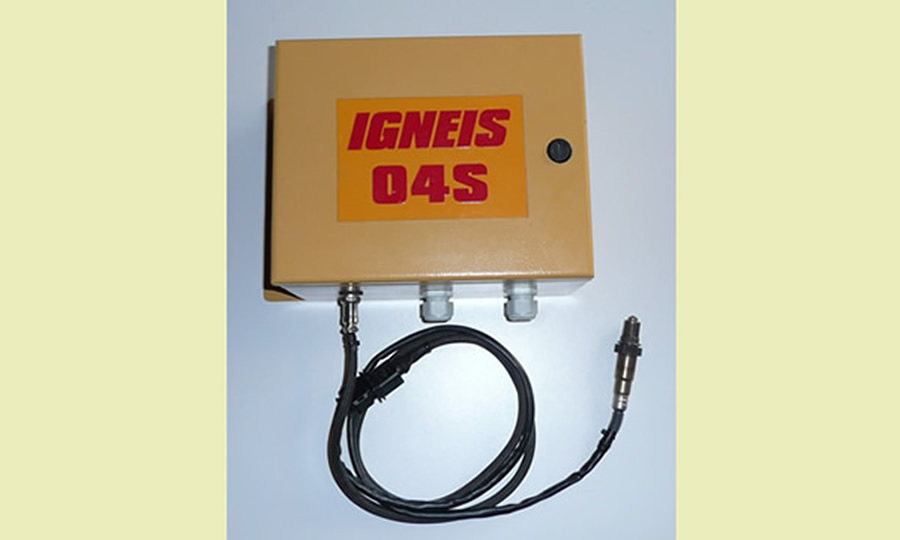

Evaluador/Transmisor, en encapsulamiento metálico NEMA 4, contiene la electrónica de evaluación, control de temperatura, autocalibración y una salida pasiva de 4...20 mA equivalente a 0...22% de O2. Contiene también una fuente eléctrica de 12 VDC, con alimentación a 100...240 VAC, 60 Hz. Lateralmente se encuentra el botón para iniciar la autocalibración. La electrónica no necesita ningún ajuste manual por parte del usuario.

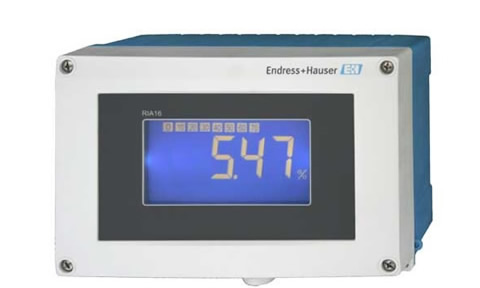

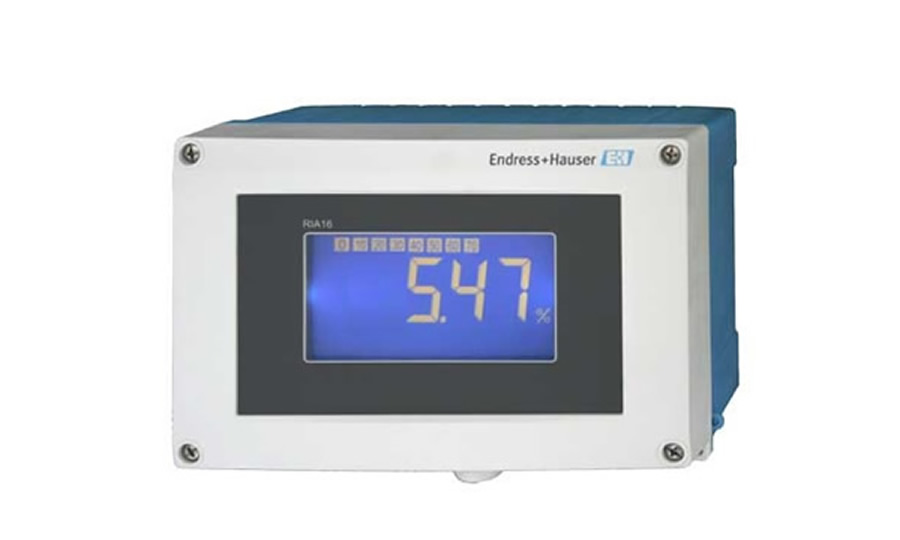

Indicador remoto LCD (opcional) en cápsula plástica NEMA 4, configurado para entrada de 4...20 mA, equivalente a 0...22% de O2. El indicador se alimenta por separado a 100...240 VAC, 60 Hz. Cuenta también con una salida de 4...20 mA para retransmitir la señal de oxígeno; ésta salida tendría que ser configurada por el cliente.
