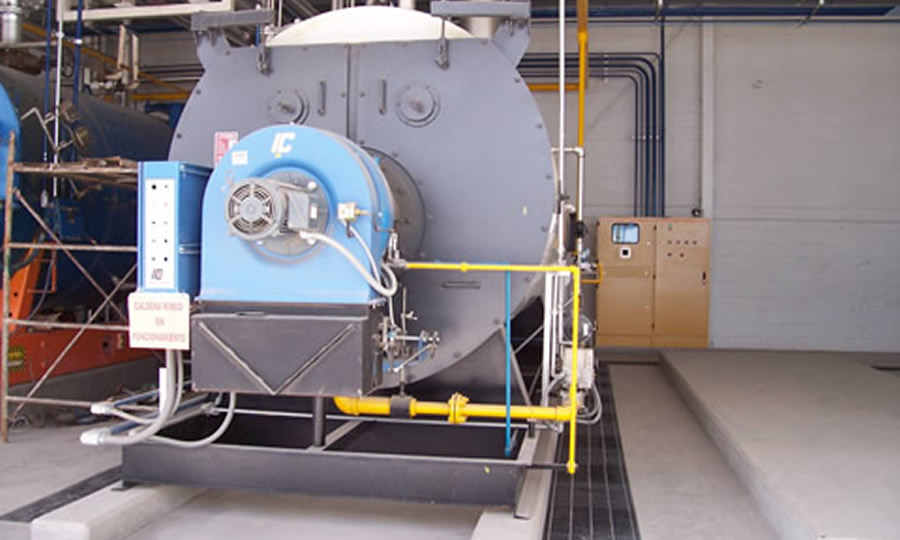

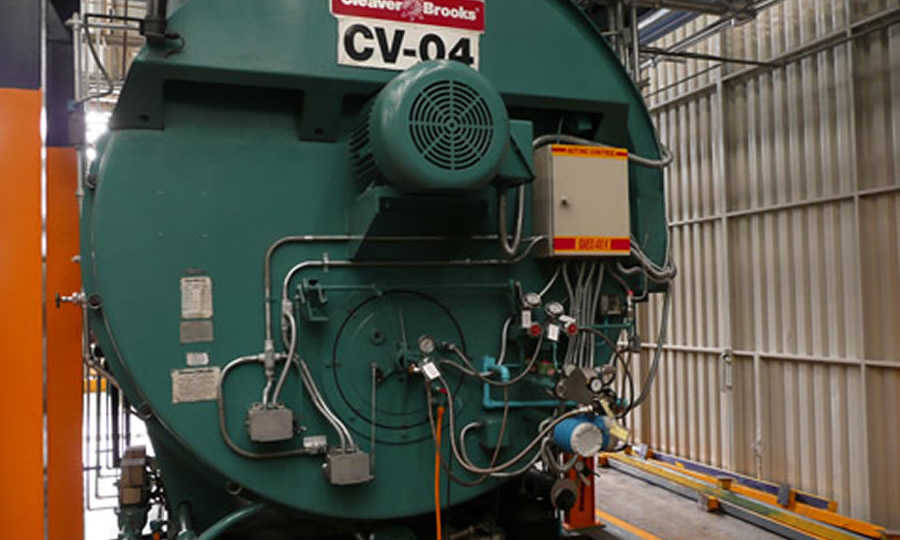

IGNEIS 400 es un modernísimo sistema de automatización y optimación para calderas de vapor, diseñado para hacerlas funcionar en una forma totalmente automática a la vez que se extrae de ellas su máxima eficiencia. En términos generales, consiste en los siguientes componentes:

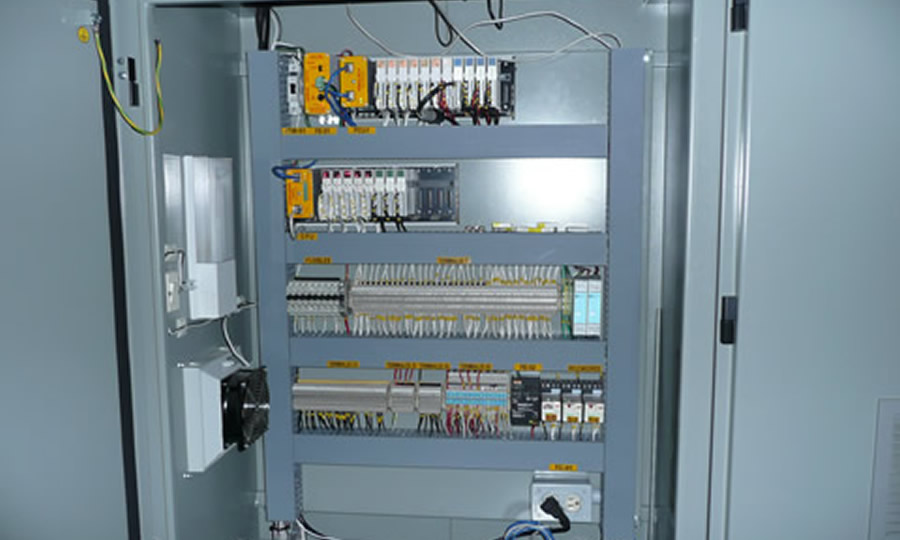

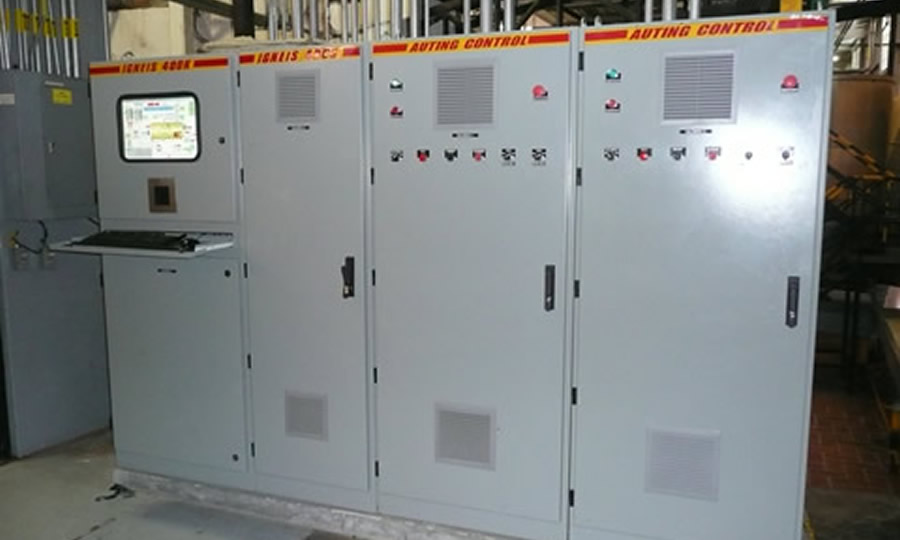

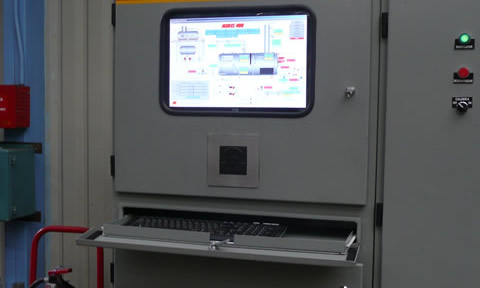

- Unidad de Control CP400, Contiene un controlador programado, terminales de campo, una fuente de energía ininterrumpida (UPS) y el interface local del operador (TOP).

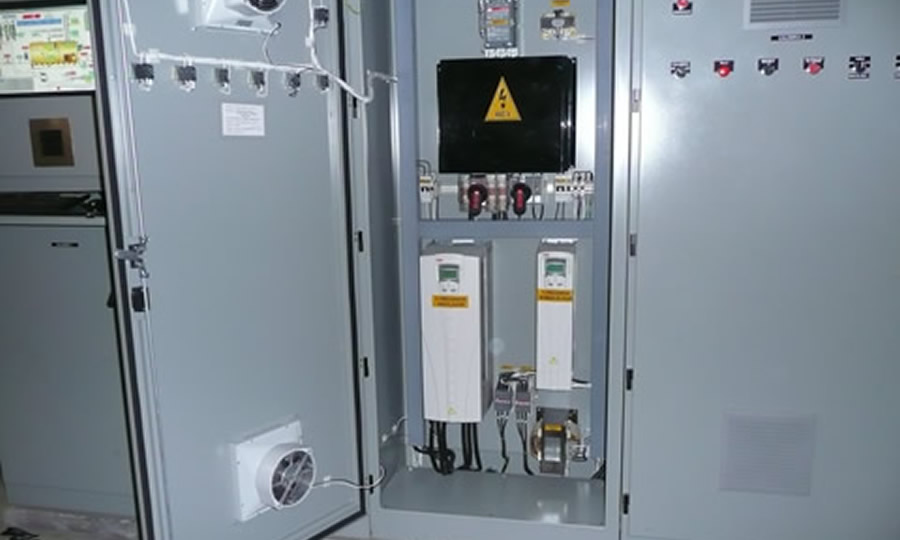

- Gabinete de Fuerza PU400 , Cuenta con un interruptor trifásico, arrancadores para bombas, protecciones para motores y un transformador de potencia. Hay espacio libre para acomodar hasta 3 variadores de frecuencia (un ventilador y dos bombas). También contiene diversos dispositivos de operación manual.

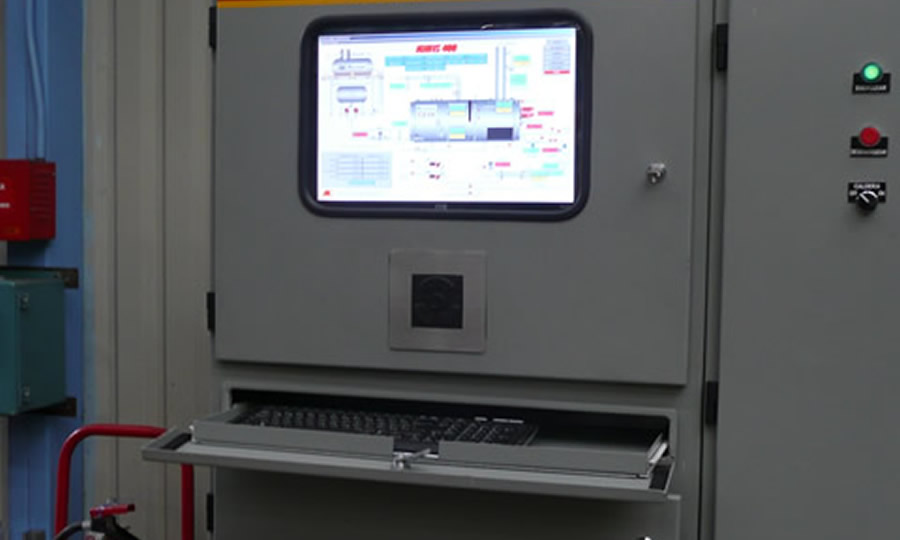

- Terminal Remoto RT400, Es un interface de operador remoto basado en PC con archivo de datos y comunicación Ethernet.

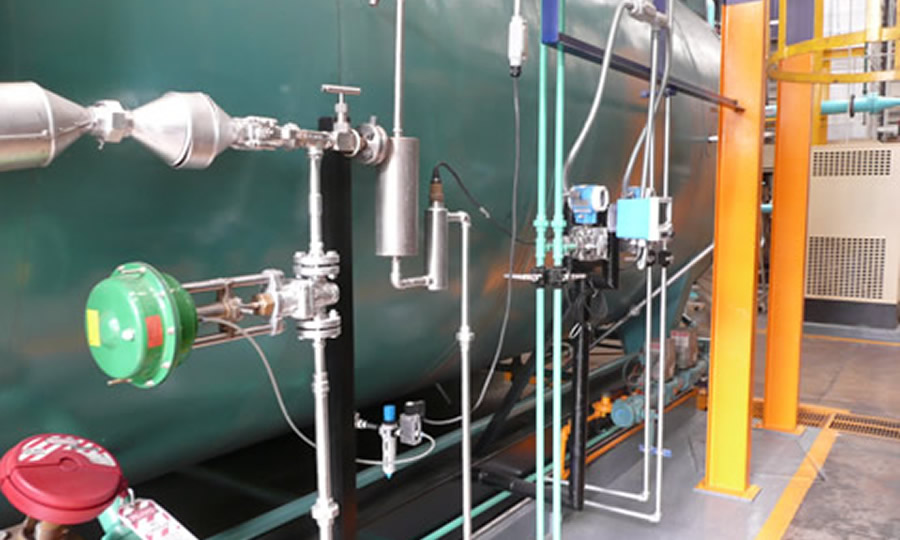

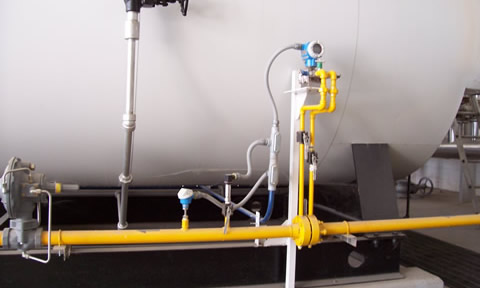

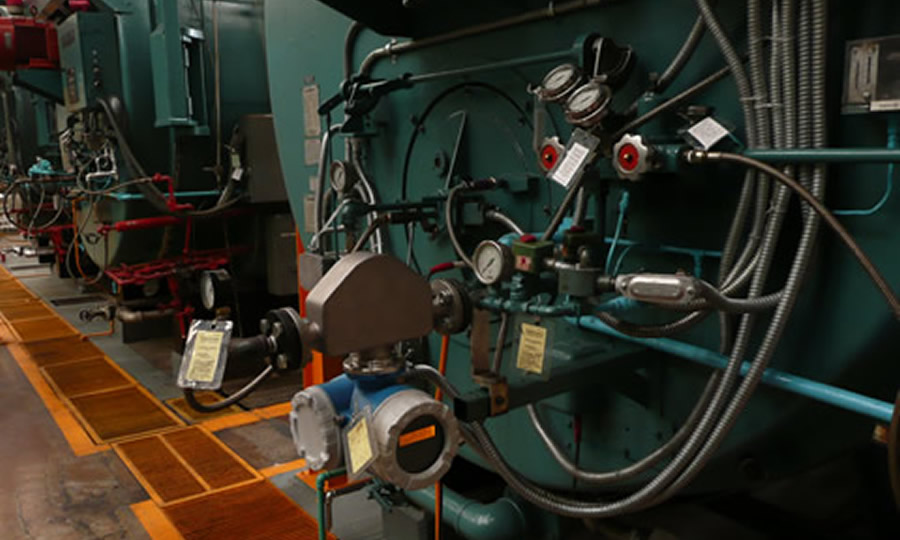

- Sensores para presión del vapor, nivel de caldera, oxígeno en chimenea, flujo de vapor, flujo de combustible, flujo de aire, etc.

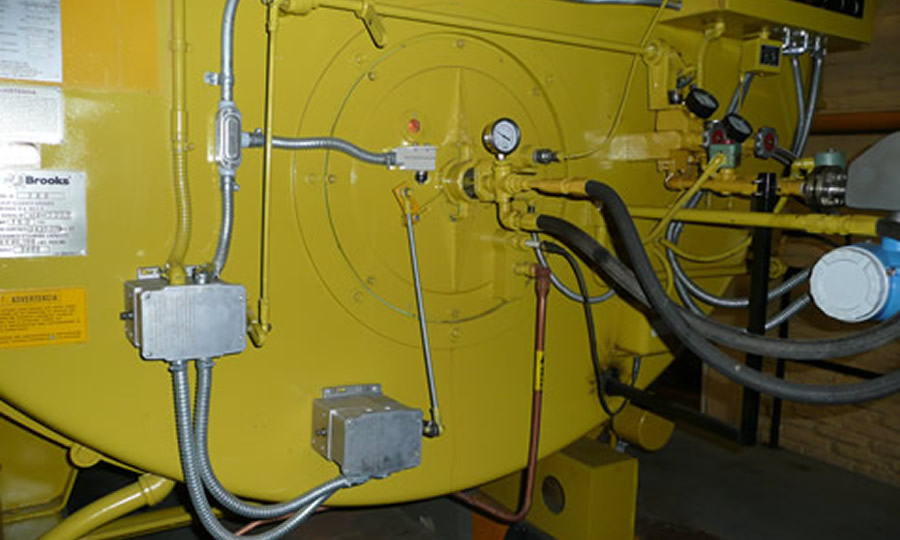

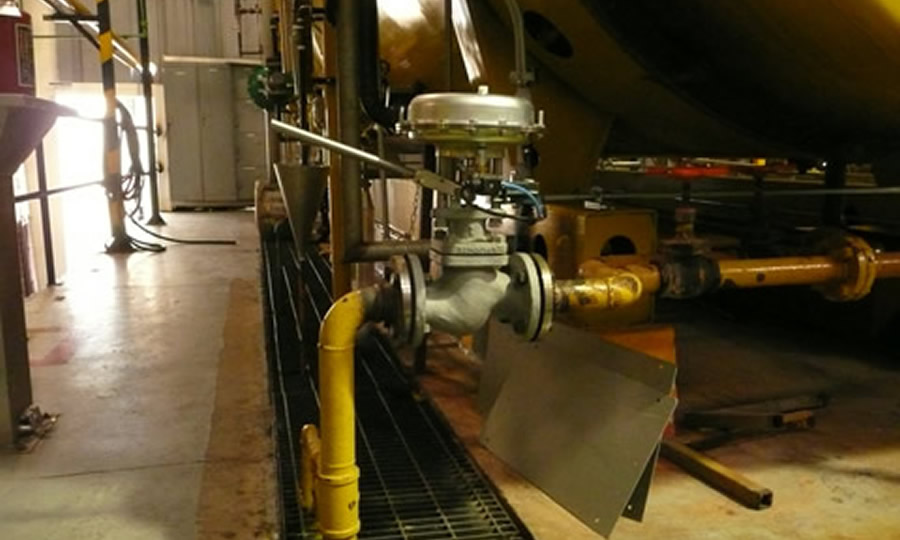

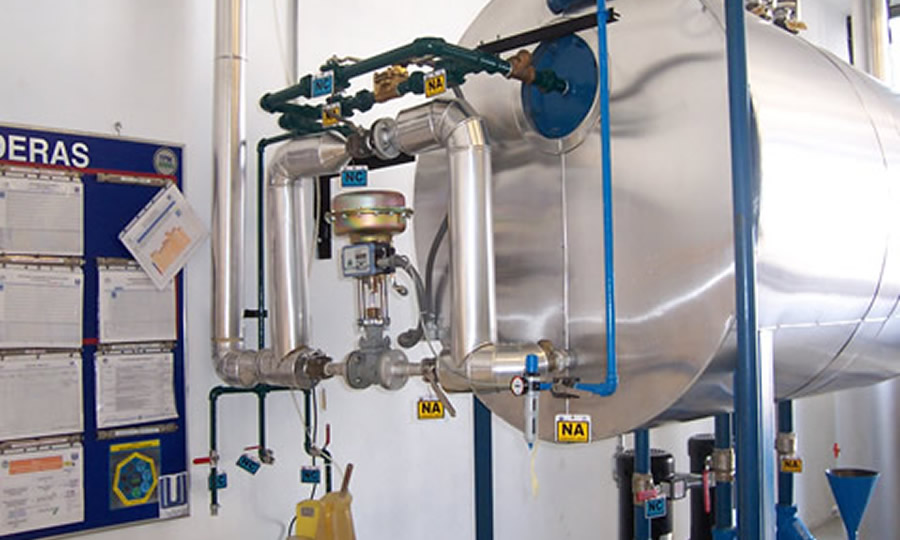

- Actuadores modulantes para nivel del fuego, alimentación del agua, velocidad del ventilador, dosificación de químicos, purga de la caldera, etc.

Las Funciones del Sistema son:

• • Secuencia automática de arranque/paro
• • Seguridad de la caldera: paro por alta presión y por bajo nivel de agua, por falla de flama, por presión alta/baja de combustible, por presión baja del aire.
• • Control PID de presión del vapor
• • Control y optimización de combustión
• • Caracterización del aire-combustible con 30 puntos

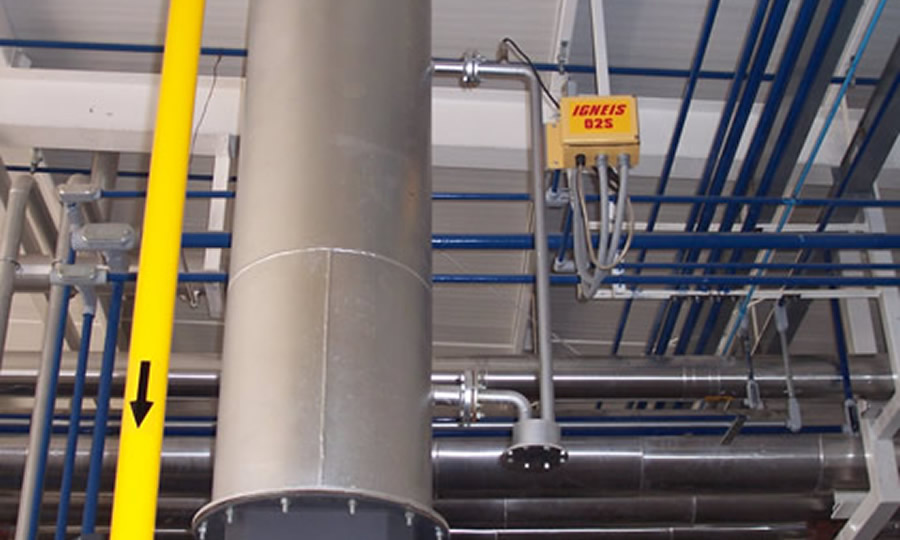

• • Control de oxígeno en chimenea
• • Control PID de nivel de uno o tres elementos
• • Control de purga, según los límites de conductividad
• • Control de NOx con caracterización de la compuerta de retorno de gases

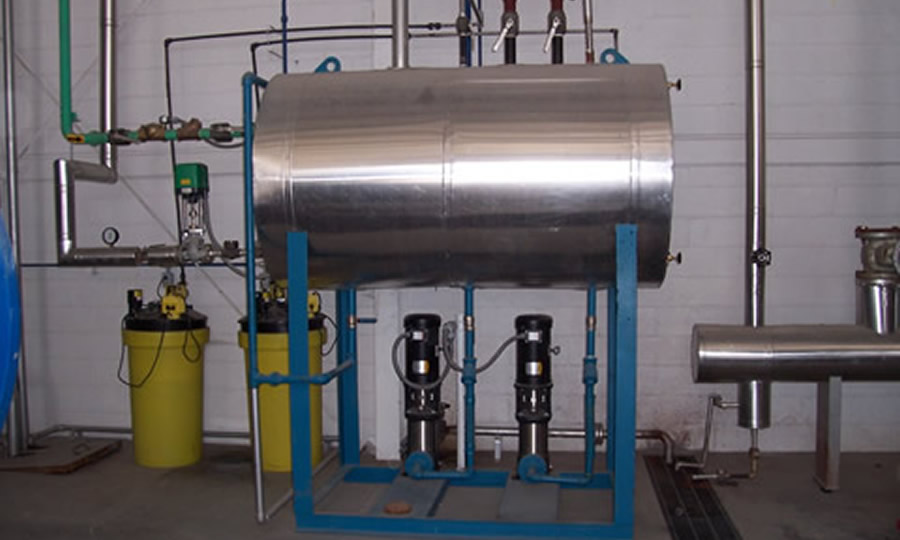

• • Dosificación de químicos proporcional al flujo de alimentación de agua

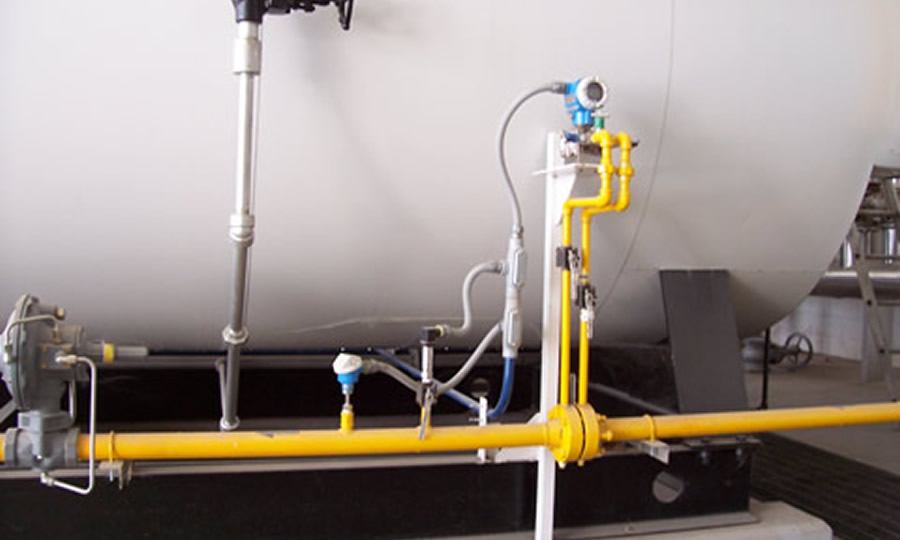

• • Medición de flujo de combustible. Totalización y calculación del consumo de energía
• • Medición del flujo de vapor. Totalización y cálculo de producción de energía
• • Cálculo de eficiencia instantánea y acumulada
• • Tendencia en línea de valores medidos y calculados
• • Reporte de alarmas
• • Archivo de datos
• • Operación de la caldera a través de las terminales local y remoto
• • Comunicación Ethernet y Modbus
